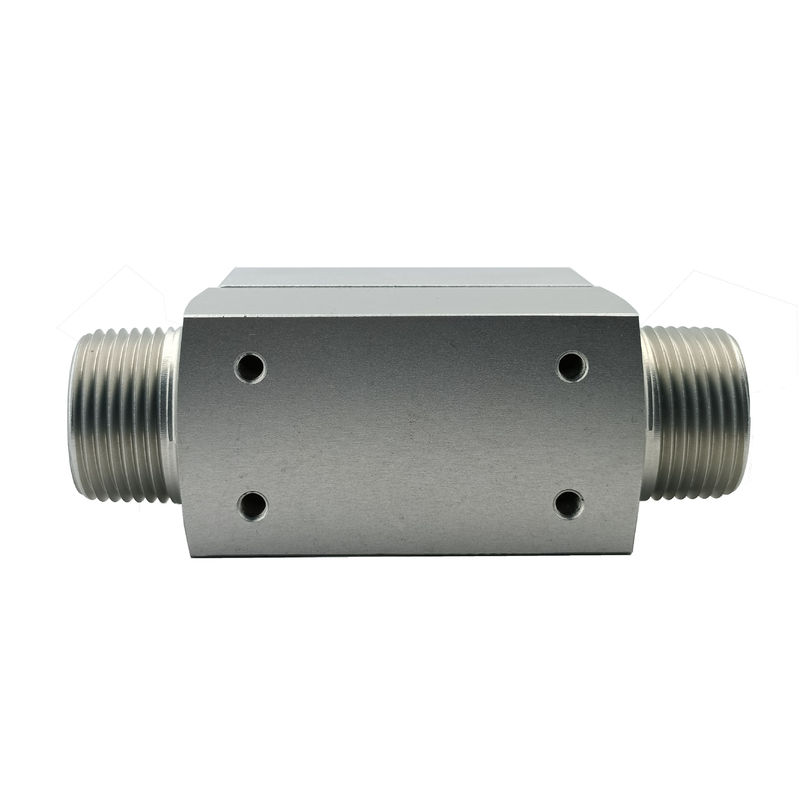

CMF9019 Ονομαστική διάμετρος 19 mm Τυποποιημένη διεπαφή μέτρησης

Βασικές προδιαγραφές και μοναδικά χαρακτηριστικά

1. Πεδίο μέτρησης ροής και προσαρμογή

• Ονομαστική διάμετρος: 19 mm, προσφέροντας μια τυποποιημένη διεπαφή μέτρησης.
• Συγκεκριμένη μέση ροή: Προσαρμόσιμες ταχύτητες ροής έως 1000 SLPM με επιλογές στα 100, 200, 300, 500, 600, 800 και 1000 SLPM. Αυτό επιτρέπει την ακριβή αντιστοίχιση με τις ειδικές ανάγκες εφαρμογής.

2Ηλεκτρική παροχή και ηλεκτρικά χαρακτηριστικά

• Πεδίο τάσης: Λειτουργεί σε 7-24VDC, αντλεί 50mA, προσαρμόζεται σε διαφορετικές πηγές ισχύος και εξασφαλίζει ενεργειακή απόδοση.
• Ακριβότητα: Διατηρεί υψηλή ακρίβεια ±1,5% Full Scale (FS), κρίσιμη για την ακριβή μέτρηση της ροής.
• ΕπαναλαμβανόμενηΕγγυάται αξιοπιστία με διακύμανση 0,25%, υποστηρίζοντας σταθερή απόδοση.

3Χρόνος αντίδρασης και χειρισμός πίεσης

• Χρόνος απόκρισης: Προεπιλογή 67 ms, προσαρμόσιμη για να ανταποκρίνεται σε ειδικές λειτουργικές απαιτήσεις για ταχύτερους ή βραδύτερους χρόνους απόκρισης.
• Μέγιστη πίεση: Δυνατότητα εκτίμησης 0,5 MPa, με δυνατότητες προσαρμογής έως 0,8 MPa, για διαφορετικές συνθήκες πίεσης σε διάφορες εφαρμογές.

4- Ελαστικότητα στην επικοινωνία και στην παραγωγή

• Τρόπος επικοινωνίας: Χρησιμοποιεί RS485 (MODBUS) για ισχυρή και αξιόπιστη επικοινωνία δεδομένων, συμβατή με πολλά βιομηχανικά συστήματα.
• Μέθοδοι παραγωγής: Προσφέρει αναλογικές εξόδους 1-5 VDC και 4-20mA, εξασφαλίζοντας ευελιξία στην ενσωμάτωση με διάφορα συστήματα ελέγχου.

5Περιβαλλοντικές και φυσικές προδιαγραφές

• Περιοχή θερμοκρασίας: Λειτουργεί σε μέσες θερμοκρασίες (-10°C έως 65°C) και θερμοκρασίες περιβάλλοντος (-25°C έως 85°C), καθιστώντας το κατάλληλο για ένα ευρύ φάσμα περιβαλλοντικών συνθηκών.
• Η υγρασία: Δουλεύει σε περιβάλλοντα με λιγότερο από 100% RH, εξασφαλίζοντας την αξιοπιστία χωρίς πάγο ή συμπύκνωση.
• Βάρος: 0,395 kg, που εξισορροπεί την αντοχή με την ευκολία εγκατάστασης.
• Μέγεθος τζόγκλ: R3/4 ∆ νήμα, προσαρμόσιμη για να ταιριάζει σε διάφορες απαιτήσεις εγκατάστασης.

6. Εμφάνιση και βαθμονόμηση

• Τρόποι εμφάνισης: Παρέχει στιγμιαίες ενδείξεις ροής στο SLPM και σωρευτική ροή στο SL, εξασφαλίζοντας σαφή και άμεσα δεδομένα ροής.
• Συνθήκες βαθμονόμησης: Μετρώνται με αέρα σε θερμοκρασία 20°C και 101,325 kPa, εξασφαλίζοντας ακρίβεια υπό τυποποιημένες συνθήκες και προσαρμόζονται σε ειδικές βαθμονόμηση.

Σύνοψη των βασικών διακρίσεων

1. Πολυδιάστατη μέτρηση ροής: Προσαρμόσιμο εύρος ροής έως 1000 SLPM με ονομαστική διάμετρο 19 mm.
2. Υψηλή ακρίβεια και αξιοπιστία: ±1,5% ακρίβεια FS και επαναληψιμότητα 0,25% εξασφαλίζουν ακριβείς και συνεπείς μετρήσεις.
3. Προσαρμοστικότητα: Προσαρμόσιμος χρόνος απόκρισης και δυνατότητες χειρισμού πίεσης έως 0,8 MPa.
4. Σθεναρή Επικοινωνία: πρωτόκολλο RS485 (MODBUS) για αξιόπιστη και τυποποιημένη μετάδοση δεδομένων.
5. Ευέλικτες επιλογές παραγωγήςΥποστηρίζει τόσο 1-5 VDC όσο και 4-20mA αναλογικές εξόδους για ενσωμάτωση με διάφορα συστήματα ελέγχου.
6. Περιβαλλοντική ανθεκτικότητα: Λειτουργεί σε ευρύ φάσμα θερμοκρασίας και υγρασίας, κατάλληλο για διαφορετικές συνθήκες.
7. Εύκολη οθόνηΠαρέχει σαφείς στιγμιαίες και σωρευτικές ενδείξεις ροής για εύκολη παρακολούθηση.
8. Προσαρμόσιμη εγκατάσταση: Δυνατότητα προσαρμογής: R3/4· μέγεθος νήματος, με δυνατότητες προσαρμογής για να ταιριάζει στις ειδικές ανάγκες εγκατάστασης.

Συμπεράσματα

Το CMF9019 έχει σχεδιαστεί για να προσφέρει ακριβείς, αξιόπιστες και προσαρμόσιμες λύσεις μέτρησης ροής για διάφορες βιομηχανικές εφαρμογές.και ευέλικτα χαρακτηριστικά το καθιστούν ιδανική επιλογή για περιβάλλοντα που απαιτούν αξιόπιστη και προσαρμόσιμη παρακολούθηση ροής.
