Επισημαίνω:
                                                                                                                                                                                                                                                G1/4 διεπαφή CAFS5006, Διασύνδεση CAFS5006 αέρα, 101.325kPa CAFS5006 διεπαφή


Calibration method:	Air, 0°C, /20°C 101.325kPa	interface:	G1/4
temperature:	Medium temperature(-10~65)	Output mode:	Analog output 1-5V
Methods of Communication:	485/I2c	precision:	±1.5％F.S

Calibration method:	Air, 0°C, /20°C 101.325kPa
interface:	G1/4
temperature:	Medium temperature(-10~65)
Output mode:	Analog output 1-5V
Methods of Communication:	485/I2c
precision:	±1.5％F.S

Η μέθοδος βαθμονόμησης CAFS5006

Παράδειγμα υπολογισμού

Για αισθητήρα CAFS500X με ροή πλήρους εμβέλειας 100 slpm:

Εάν η τάση εξόδου (VOUT) είναι 2,5V: $Άμεση ροή = (\frac{2.5 V - - - 1 V}{4 V}) \times 100 σλπμ = 37.5 σλπμ$ $Άμεση ροή = (4 V 2.5 V - - - 1 V) \times 100 σλπμ = 37.5 σλπμ$ Προδιαγραφές

Σχήμα	Πυκνωτό πλάτος	Τρέξιμο	Μακρύ	Υψηλή	Διάμετρο	Διάμετρος διαδρομής	Προδιαγραφές
Καθορισμός των προδιαγραφών	6	1/4 ′′	83	27	35	6	10 / 20 / 30 / 50 μονάδες (L/MIN)

Χαρακτηριστικά του προϊόντος

Υψηλή ακρίβεια: ±1,5% ακρίβεια FS εξασφαλίζει ακριβείς μετρήσεις ροής.
Γραμμική έξοδος: Παρέχει σταθερή και αξιόπιστη γραμμική έξοδος χωρίς την ανάγκη αντιστάθμισης θερμοκρασίας.
Μακροπρόθεσμη σταθερότητα: Η ελάχιστη μηδενική ολίσθηση εξασφαλίζει σταθερή απόδοση με την πάροδο του χρόνου.
Γρήγορος χρόνος απόκρισης: Προσαρμόσιμος χρόνος απόκρισης, με προεπιλογή 20 ms.
Ευρύ φάσμα ροής: Μετρά ταχύτητες ροής από 0-60 m/s, με ισχυρή αντοχή σε πρόσκρουση έως 100g.
Αδύναμος σχεδιασμός: Κέντρο αισθητήρα στερεής κατάστασης χωρίς κοιλότητες στην επιφάνεια ή εύθραυστες ταινίες, ανθεκτικό σε μπλοκάρισμα και πίεση.
Πολυδιάστατοι τύποι εξόδου: Προσφέρει αναλογική έξοδος τάσης (1 έως 5V) και ψηφιακή έξοδος επικοινωνίας I2C.
Αντίσταση στην υγρασία: Μπορεί να μετρήσει σχετικά υγρά αέρια και να αντέχει στο συμπυκνωμένο νερό.
Περιοχή θερμοκρασίας λειτουργίας: Λειτουργεί αποτελεσματικά από -25°C έως 65°C, με εύρος θερμοκρασίας αποθήκευσης από -40°C έως 85°C.
Επίπεδο προστασίας: βαθμολογία IP40 για ανθεκτική απόδοση σε δύσκολες συνθήκες.
Υπολογισμός του ρυθμού ροής: Η ροή υπολογίζεται με τον τύπο: $Ποσοστό ροής = (\frac{VOUT - - - 1 V}{4 V}) \times Όλο το εύρος ροής$ $Ποσοστό ροής = (4 V VOUT - - - 1 V) \times Όλο το εύρος ροής$

Λειτουργικά στοιχεία

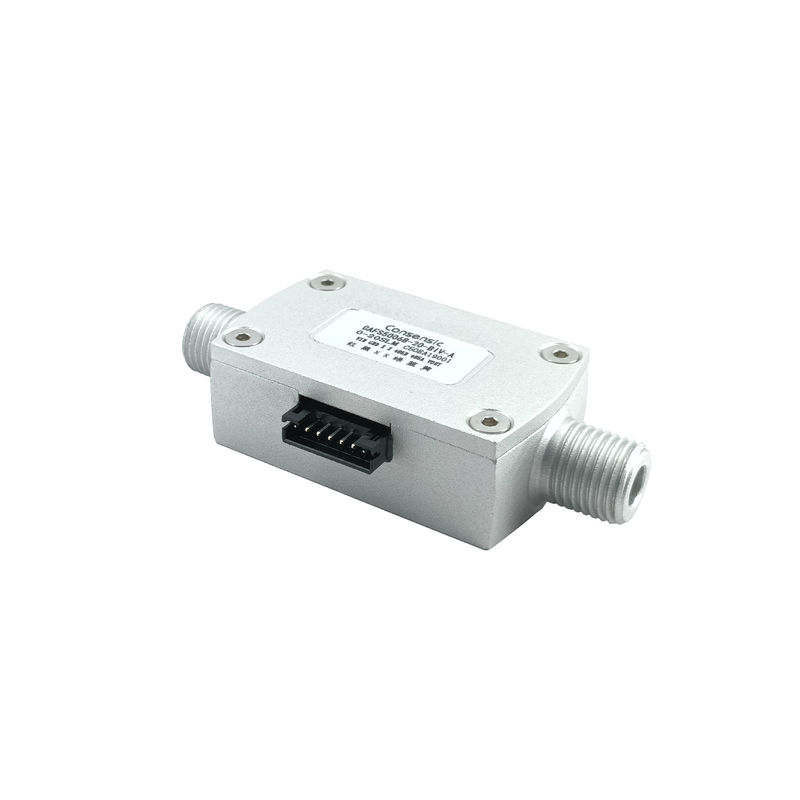

Σχήμα: CAFS5006

Παραμέτρους απόδοσης

Παράμετρος	Αξία	Μονάδα	Παρατηρήσεις
Πεδίο ροής	10 / 20 / 30 / 50	σλπμ	Προσαρμόσιμη
Τετάρτη	8 ~ 24VDC, 50mA	ΔΕΔ	Επιλέξιμη
Ακριβότητα	±1.5	% FS
Χρόνος απόκρισης	20 (επιλέξιμη)	ms
Μέγιστη πίεση	0.8	MPa	Προσαρμόσιμη
Τρόπος επικοινωνίας	485/I2C		Επιλέξιμη
Μέθοδος εξόδου	Ανάλογες εξόδους 1-5V	V
Θερμοκρασία	Μέση θερμοκρασία (-10~65)	°C
Τρέξιμο	G1/4		Προσαρμόσιμη
Επίπεδα Προστασίας	Διάκριση IP40
Μέθοδος βαθμονόμησης	Αέρας, 0 °C και 20 °C 101,325 kPa
Γενικό υλικό	Άλλοι χάλυβες
