CPS171 Ακριβότητα θύρας αισθητήρα άνω πλευράς 0 έως 85C αισθητήρας πίεσης

Name: CPS171 Ακριβότητα θύρας αισθητήρα άνω πλευράς 0 έως 85C αισθητήρας πίεσης
Brand: Wuxi Consensic Electronic Technology Co., Ltd.
SKU: CPS171
Availability: InStock

Λεπτομέρειες για το προϊόν

Τόπος καταγωγής: Ουξί

Μάρκα: Consensic

Αριθμό μοντέλου: CPS171

Όροι πληρωμής και αποστολής

Ποσότητα παραγγελίας min: Επικοινωνήστε μαζί μας για λεπτομέρειες.

Τιμή: Consult customer service

Χρόνος παράδοσης: 3-7 εργάσιμες ημέρες

Όροι πληρωμής: Ε/Ε, D/Α, D/P, T/T, Western Union, MoneyGram/Alipay/business-to-business

Δυνατότητα προσφοράς: 1000PCS

Βρείτε την καλύτερη τιμή

Λεπτομέρειες για το προϊόν

Περιγραφή του προϊόντος

Επισημαίνω:
                                                                                                                                                                                4.65V αισθητήρας πίεσης, 85C αισθητήρας πίεσης, 4αισθητήρας μετατροπέα πίεσης.7V


Supply Voltage to GND1:	VS4.75~5.25V	Full Scale Output:	VFSO@VS=5.0V 4.7V
Analog_P:	0.4~4.65V	Peak-to-Peak Noise @ Output (100 Measurements in 12-bit):	NOUT5LSB

Supply Voltage to GND1:	VS4.75~5.25V
Full Scale Output:	VFSO@VS=5.0V 4.7V
Analog_P:	0.4~4.65V
Peak-to-Peak Noise @ Output (100 Measurements in 12-bit):	NOUT5LSB

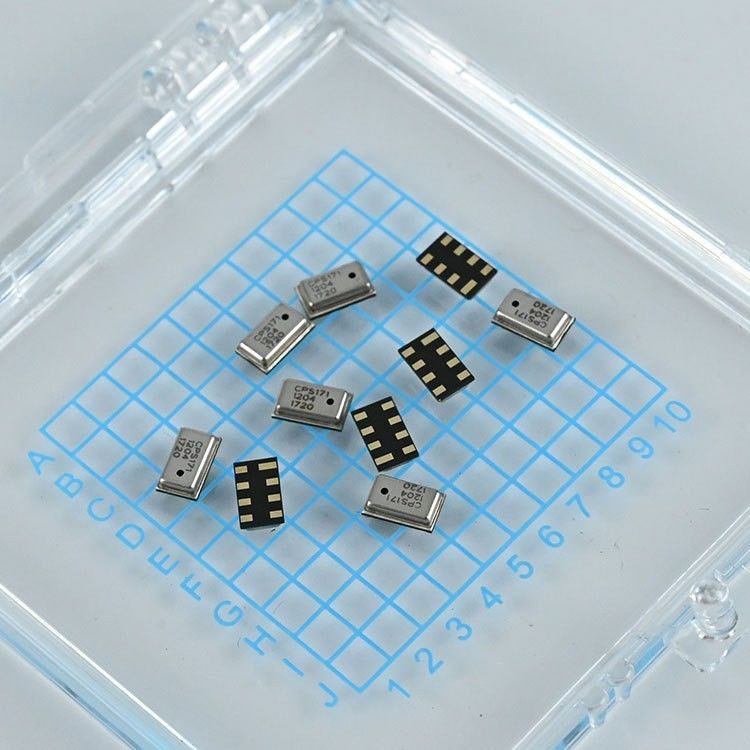

CPS171 Ακριβότητα θύρας αισθητήρα άνω πλευράς 0 έως 85C αισθητήρας πίεσης

Οφέλη

Μικρή κατανάλωση ενέργειας: Αποδοτική λειτουργία με ελάχιστη κατανάλωση ενέργειας.
Δεν απαιτείται εξωτερικό ρολόι: Απλοποιεί την ολοκλήρωση και μειώνει τον αριθμό των εξαρτημάτων.
Υψηλή αντοχή στα μέσα αισθητήρα: Ανθεκτικός και αξιόπιστος σε διάφορα περιβάλλοντα.

Χαρακτηριστικά

Φαρμακευτικά βαθμολογημένος αισθητήρας πίεσηςΑπασφαλίζει υψηλή ακρίβεια.
Πρόσθετη τάση: 5,0V ± 10%
Περιοχή θερμοκρασίας λειτουργίας: -40°C έως +85°C

Διασύνδεση

Αναλογική έξοδος: Τυπική ισχύς κυμαίνεται από 10% έως 90% της τάσης τροφοδοσίας (VSUPPLY).

Φυσικά χαρακτηριστικά

Μικρός παράγοντας μορφής: Σύνθετος σχεδιασμός με διαστάσεις 3 x 5 x 1,2 mm (εύρος x μήκος x ύψος).
Πακέτο LGAΗ συσκευασία με 8 μολύβδια διευκολύνει την συναρμολόγηση.
Επικεφαλής οθόνη αισθητήρα πλάτης: Εύκολο για ενσωμάτωση σε διάφορες εφαρμογές.

Περιγραφή

Το CPS171 είναι μια λύση αντίστασης αισθητήρα απόλυτης πίεσης που έχει σχεδιαστεί για εφαρμογές χαμηλής πίεσης, όπως τα συστήματα πολλαπλής απόλυτης πίεσης (MAP).Περιλαμβάνει έναν υπερμικρό ανθεκτικό αισθητήρα πίεσης MEMS και ένα ASIC προετοιμασίας για την παροχή ακριβών μετρήσεων πίεσηςΟ αισθητήρας παρέχει ένα πλήρως βαθμονωμένο, αντισταθμισμένο από πίεση αναλογικό σήμα εξόδου.

Ένας ενσωματωμένος ADC με βάση sigma-delta, σε συνδυασμό με εσωτερική λογική βαθμονόμησης, εξασφαλίζει ένα υψηλού επιπέδου αναλογικό σήμα εξόδου ανάλογο με την εφαρμοζόμενη πίεση.

Εφαρμογές

Πολλαπλά συστήματα απόλυτης πίεσης
Βιομηχανικός εξοπλισμός
Συστήματα ελέγχου του αέρα
Συστήματα κενού

Απόλυτες αξιολογήσεις

Παράμετρος	ΣΥΜΒΟΛΟ	ΜΙΝ	Επικαιροποίηση	Μονάδες
Υπερβολική Πίεση		1000 (10)		kPa (βάρος)
Η τάση τροφοδοσίας (σε σχέση με το GND)	ΔΕΔ	-Τίποτα.3	6.0	V
Τετάρτες σε αναλογική είσοδο/έξοδο ̇ σε πιν	ΒΙΝΑ	-Τίποτα.3	VDD +0.3	V
Τετάρτες σε αναλογική είσοδο/έξοδο ∆ύναμη εξόδου	Ψηφοφορία	-Τίποτα.3	VDD +0.3	V
Θέρμανση αποθήκευσης	TSTOR	- 50	130	°C

Συνθήκες λειτουργίας

Παράμετρος	ΣΥΜΒΟΛΟ	ΕΠΙΣΤΡΟΠΟΙ	ΜΙΝ	Τύπος	Επικαιροποίηση	Μονάδες
ΕΠΙΔΟΤΗΣΗ
Η τάση τροφοδοσίας στο GND1	VS		4.75	5.0	5.25	V
Περιοχή θερμοκρασίας λειτουργίας			-40		85	°C
ΕΠΙΤΡΟΠΟΙΕΣ 1 ΕΠΙΤΡΟΠΟΙ (CPS171-JW001)
Πεδίο 1			10 (100)		115 (1150)	kPa (mbar)
Πλήρης έκδοση	Επενδύσεις	@VS=5,0V		4.7		V
Πλήρης έκταση	Επενδύσεις	@VS=5,0V		4.5		V
Ακριβότητα		(0 έως 85°C)			±1.5	% VFSS
Αισθησία	Επικεφαλής			45		mV/kPa

Ηλεκτρικές παραμέτρους

Παράμετρος	ΣΥΜΒΟΛΟ	ΕΠΙΣΤΡΟΠΟΙ	ΜΙΝ	Τύπος	Επικαιροποίηση	Μονάδες
ΕΠΙΤΡΟΠΗ ΤΩΡΑΣ
Τρέχουσα λειτουργία ενημέρωσης	ΔΕΔ	Ρυθμίσεις χειρότερης περίπτωσης: 12bit, 0ms Power Down		1200	1500	μA
ΑΝΑΛΟΓΙΚΟ ΑΠΟΦΑΣΗ
Αναλογική έξοδος (CPS171)	Ανάλογο_P	10 έως 115kPa (100 έως 1150mbar)	0.4		4.65	V
Ανάλογη ανάλυση εξόδου	ΑΠΕ			12		Μπιτ
Πρόσθετο αναλογικό σφάλμα (συμπεριλαμβανομένου σφάλματος ρασιομετρίας)	Έξω	-40 έως 125°C	0.1		0.5	%
ΣΥΣΤΗΜΑ
Συχνότητα συστήματος με μειωμένη συχνότητα	fSYS	Όλες οι χρονικές ρυθμίσεις της παρούσας προδιαγραφής υπόκεινται σε αυτή την παραλλαγή.		1.85		MHz
Χρόνος εκκίνησης (Ενεργοποίηση σε έτοιμο δεδομένο)	ΣΤΑ	Ταχύτερη και πιο αργή ρύθμιση	4.25		173	ms
Ταχύτητα ενημέρωσης (κανονική κατάσταση)	TRESP_UP	Ταχύτερη και πιο αργή ρύθμιση	0.70		288	ms
Πύργος από κορυφή σε κορυφή @ έξοδος (100 μετρήσεις σε 12-bit)	ΟΧΙ				5	ΛΣΒ
