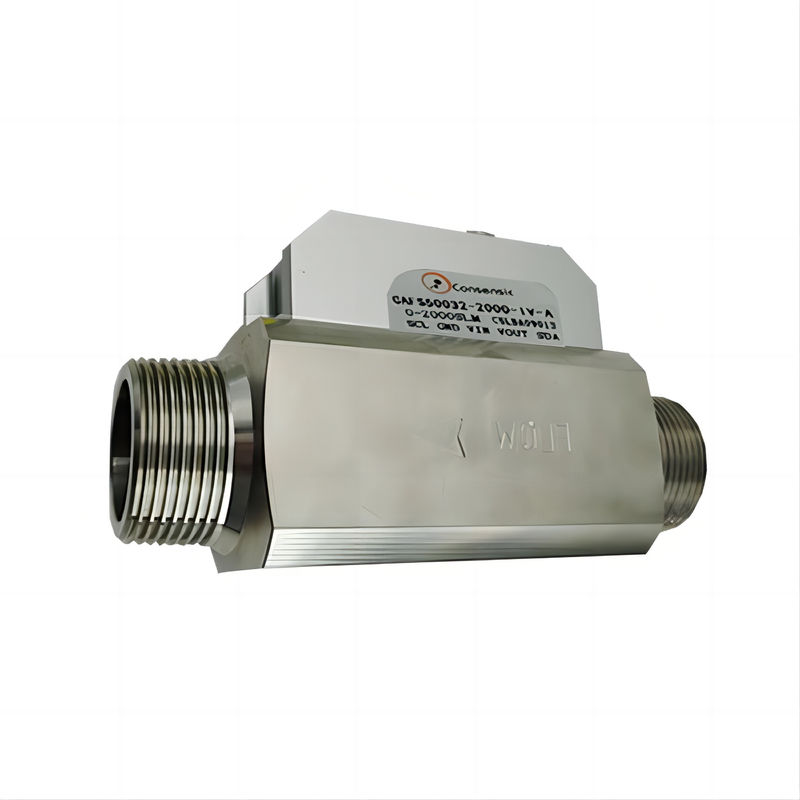

CAFS5032 πλάτος ορθός32 τζόγκλε PT1/4 Το συνολικό υλικό είναι ανοξείδωτο χάλυβα

Υποστήριξη και υπηρεσίες:

Χαρακτηριστικά:

■Υψηλή ακρίβεια (1,5% ακρίβεια F.S.)
■Συνοδική απόδοση και δεν απαιτείται αντιστάθμιση θερμοκρασίας
■Μεγάλη μακροπρόθεσμη σταθερότητα με ελάχιστη μηδενική παραίτηση
■Γρήγορος χρόνος απόκρισης (20 ms)
■Το εύρος ροής είναι 0-60m/s και η αντοχή στην πρόσκρουση είναι 100g
■ Κέντρο αισθητήρα στερεής κατάστασης (χωρίς κενά στην επιφάνεια ή εύθραυστες μεμβράνες) για να αντιστέκεται στην φθορά και την πίεση
■Αναλογική έξοδος (1-5 V) (διαθέσιμη ψηφιακή έξοδος επικοινωνίας RS485)
■Συμβατό με τη μέτρηση σχετικά υγρών αερίων
■Θερμοκρασία λειτουργίας: -25°C έως 85°C, Θερμοκρασία αποθήκευσης: -40°C έως 90°C, υγρασία: 0 έως 100% RH
■Ο αισθητήρας είναι ανθεκτικός στην συμπύκνωση

Τεχνικές παραμέτρους:

• Το πλάτος του ορθού:32 mm
• Σύνδεση:PT1/4"
• Συνολικό υλικό:Ατσάλι ατσάλι

Παραμέτρους απόδοσης

• Ηλεκτρική παροχή:8 ~ 24 VDC, 50mA (προαιρετικό)
• Ακριβότητα:±1,5% FS
• Χρόνος απόκρισης:65 ms (προαιρετικό)
• Μέγιστη πίεση:0.8 MPa (προσαρμόσιμη)
• Μέθοδοι επικοινωνίας:RS485 (MODBUS)

Τρόποι εξόδου

• Αναλογικές εξόδους:1-5 VDC
• 4-20mA:Αντιστοίχιση

Θερμοκρασία

• Μέση θερμοκρασία:-10~65°C
• Θερμοκρασία περιβάλλοντος:-25 έως 85°C

Διασύνδεση

• Σύνδεση:PT1/4 (προσαρμόσιμη)

Μέθοδος βαθμονόμησης

• Αέρας, 20°C, 101,325 kPa

Γενικό υλικό

• Ατσάλι ατσάλι

Εφαρμογές:

■ Βιομηχανία ■ Ιατρική ■ Πετρέλαιο ■ Όργανα ■ Αεριομηχανία ■ Χημική βιομηχανία ■ Χύτευση ■ Τροφίμων ■ Μηχανικοί και ηλεκτρικοί εξοπλισμός

Περιγραφή του προϊόντος:

Οι ιατρικοί αισθητήρες ροής CAFS5032 είναι κατασκευασμένοι από μικροηλεκτρομηχανικά συστήματα (MEMS) με τσιπ ανίχνευσης ροής, τα οποία είναι κατάλληλα για διάφορους σκοπούς καθαρισμού και σχετικού.Μέτρηση ξηρών αερίων μικρής ροής και έλεγχος της διαδικασίαςΗ μοναδική τεχνολογία συσκευασίας επιτρέπει στο προϊόν να ανταποκρίνεται σε διαφορετικό εύρος μετρήσεων ροής, εξασφαλίζοντας υψηλή ευαισθησία, υψηλή αξιοπιστία, υψηλή σταθερότητα και χαμηλό κόστος.Βασίζεται σε μονάδα ανίχνευσης ροής MEMS και ψηφιακό κύκλωμα επεξεργασίας και βαθμονόμησης υψηλής ακρίβειας (MCU). The integrated delta-sigma/D converter and the logic circuitry and MCU processor with internal calibration ensure that the sensing signals are efficiently acquired in real time and that accurate flow signals are obtained and performed internallyΟ αντίστοιχος αλγόριθμος αντιστάθμισης επεξεργάζεται, έτσι ώστε να μην υπάρχει ανάγκη να γίνει εξωτερική αντιστάθμιση βαθμονόμησης για να εξασφαλιστεί υψηλής ακρίβειας έξοδος ροής.Φιλική ψηφιακή λειτουργία επικοινωνίας εξόδουΟι χρήστες μπορούν εύκολα να αποκτήσουν τις αντίστοιχες πληροφορίες δεδομένων για την επικοινωνία.

αλληλογραφία

1. RS485 επικοινωνία
Ο τρόπος επικοινωνίας του μετρητή ροής είναι RS485, και υπάρχουν δύο τρόποι πρωτοκόλλου: (ο προεπιλεγμένος τρόπος εργοστασίου είναι ο τρόπος Β)
Α. εργοστασιακά βαθμονωμένο πρωτόκολλο επικοινωνίας, το οποίο είναι αυτόνομο πρωτόκολλο επικοινωνίας·
Β. Το πρωτόκολλο Modbus είναι ένα πρωτόκολλο επικοινωνίας πολλών μηχανών.
Οι ρυθμίσεις είναι:
Το ποσοστό Baud είναι 9600 (πρωτόκολλο Α) / 9600 (πρωτόκολλο Β).
8 bits δεδομένων·
Σταματήστε το bit 1;
Έλεγχος συνόλου/έλεγχος ροής κανένας.
Το πρωτόκολλο επικοινωνίας είναι το ακόλουθο: πρωτόκολλο επικοινωνίας Modbus του ανώτερου υπολογιστή του μετρητή ροής μάζας αερίου σειράς CAFS5000
2. 4-20mA ισχύς σήματος εξόδου
4~20mA Έκδοση σήματος+(LOOP+, καφέ)
Σύνδεση αντίστασης βρόχου (Αυτό το βήμα είναι για χρήστες που χρειάζονται σήμα ισχύος 4 ~ 20mA.)
, άλλοι χρήστες παρακαλούμε παραλείψτε αυτό το βήμα).
Σχέση μεταξύ εξωτερικής τάσης κυκλώματος εξόδου 4~20mA ρεύματος και μέγιστης αντίστασης του βρόχου:
RL (μέγιστο) = 200Ω
