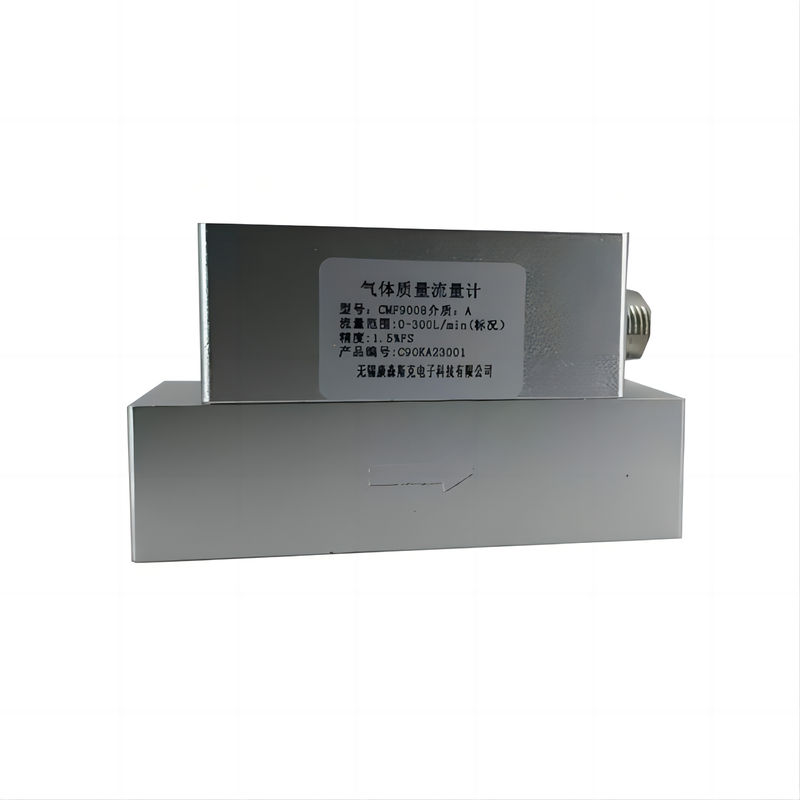

CMF9008 Ονομαστική ονομαστική διάμετρος (mm) 8 joggle R3/8

Παρατηρήσεις

Για την ακριβή επιλογή και απόδοση, εξετάστε τους συντελεστές του συντελεστή αερίου και συμβουλευτείτε τον κατασκευαστή εάν υπάρχει μεγάλη διαφορά μεταξύ του επιλεγμένου αερίου και του αέρα.

Ενημέρωσέ με αν χρειαστείς κάτι άλλο ή αν χρειάζεσαι περισσότερες λεπτομέρειες για ένα συγκεκριμένο κομμάτι!

Μεσάζοντα αερίων

• Α:Αέρας
• N:Αζώτο (N2)
• Γ:Διοξείδιο του άνθρακα
• Ο:Οξυγόνο (O2)
• Ε:Ελικό (He)
• Ρ:Άργον (Ar)
• Άλλα:Άλλες συνδέσεις φυσικού αερίου (ειδικά για τον προμηθευτή)

Επιλογές εξόδου

• V:1-5V
• Β:RS485 (προαιρετικό)

Κλιβέρτο προϊόντος

• Ονομαστική ονομαστική διάμετρος:8 χιλιοστά

Αριθμός σειράς

Επεξηγηματικές σημειώσεις

1. Η προεπιλεγμένη μονάδα μέγιστης και ελάχιστης ροής είναι η SLPM, η οποία είναι η ροή υπό τυποποιημένες συνθήκες (101,325 kPa, 20 °C).
2. Λόγω του συντελεστή συντελεστή αερίου μεταξύ διαφορετικών αερίων, εάν υπάρχει σημαντική διαφορά μεταξύ του επιλεγμένου αερίου και του αέρα,το τεχνικό προσωπικό του κατασκευαστή πρέπει να ενημερώνεται εκ των προτέρων για την εγκεκριμένη ροή και το αντίστοιχο μοντέλο προϊόντος.

Ονομαστική διάμετρος και προδιαγραφή μέγιστης ροής

• CMF 9008:
  • Ονομαστική διάμετρος: 8 mm
  • Επιλογή των προδιαγραφών μέγιστης ροής (SLPM): 20, 30, 40, 50, 80, 100, 150, 200, 250, 300

Λειτουργικά στοιχεία

• Ονομαστική διάμετρος:8 χιλιοστά
• Σύνδεση:R3/8 (προσαρμόζεται)

Παραμέτρους απόδοσης

• Προδιαγραφές:CMF9008
• Διεγείρει την περίοδο:8 χιλιοστά
• Αναλογία κλίμακας:100:1
• Δυναμική τάση τροφοδοσίας:7~24 VDC, 50mA (προσαρμόσιμα)
• Ακριβότητα:±1,5% FS
• Επαναλαμβανόμενη:00,25%
• Χρόνος απόκρισης:67 ms (προεπιλεγμένο, προσαρμόσιμο)
• Μέγιστη πίεση:0.5 MPa (προσαρμόσιμη μέγιστη ισχύς 0,8 MPa)
• Τρόπος επικοινωνίας:RS485 (MODBUS)
• Μέθοδος εξόδου:
  • Αναλογικές εξόδους 1-5 VDC
  • 4-20mA
• Τρόπος εμφάνισης:
  • Αμέσως ροή: SLPM
  • Συσσωρευτική ροή: SL
• Θέρμανση:
  • Μέση θερμοκρασία: -10~65°C
  • Θερμοκρασία περιβάλλοντος: -25~85°C
• Εργασιακή υγρασία< 100% RH (χωρίς πάγο, χωρίς συμπύκνωση)
• Βάρος:0.215 κιλά
• Σύνδεση:R3/8 (προσαρμόζεται)
• Συνθήκες βαθμονόμησης:Αέρας, σε θερμοκρασία 20°C, 101,325 kPa
