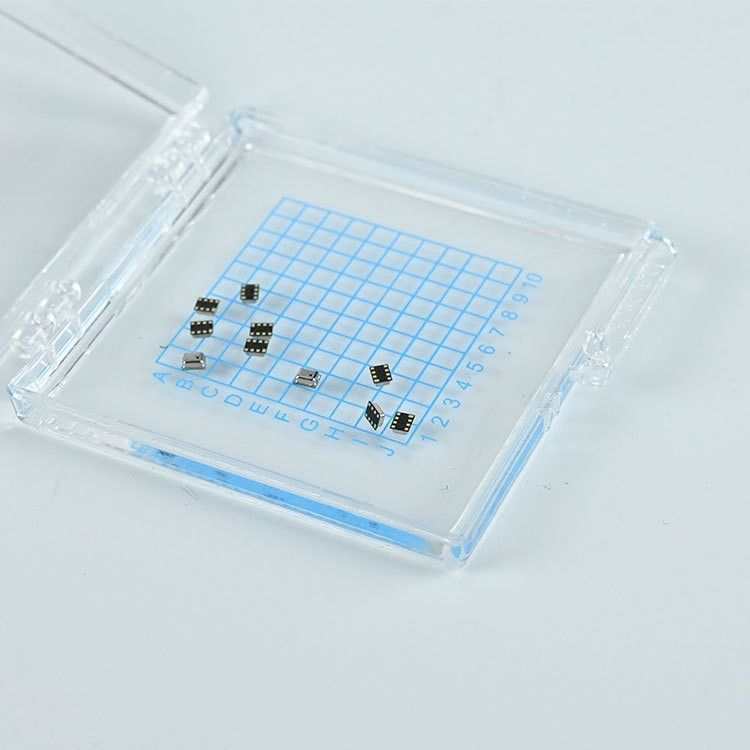

CPS123 Τύπος τάσης τροφοδοσίας 2V έως 5,5V 30-130kPa Ψηφιακός μετατροπέας πίεσης εξόδου

Ως στρατηγικός συνεργάτης της Alibaba, έχουμε εξαιρετικά αυστηρές απαιτήσεις και έλεγχο των προϊόντων, και όλα τα προϊόντα θα περάσουν από τρεις επιθεωρήσεις ποιότητας προμηθειών,Προσωπικό ελέγχου ποιότητας και διαχείρισης αποθήκης πριν από την αποστολήΓια να βεβαιωθείτε ότι τα προϊόντα που σας αποστέλλονται είναι τα κατάλληλα προϊόντα, επιβεβαιώστε το συντομότερο δυνατόν μετά την παραλαβή των προϊόντων, σε περίπτωση που το προϊόν έχει προβλήματα ποιότητας (μεγάλη ροή εμπορευμάτων,Οι παραλείψεις είναι αναπόφευκτες., ζητώ συγγνώμη για αυτό), παρακαλούμε να παρέχετε εικόνες απόδειξης, και σχόλια εντός 48 ωρών.
Είναι για την ποιότητα.

Χαρακτηριστικά λειτουργίας

Ηλεκτρικές παραμέτρους

• Τρόπος τροφοδοσίας
• Μέσο ρεύμα τροφοδοσίας (Iavg): 3,95 μA (VDD = 3V), ρεύμα τροφοδοσίας κατά τη μετατροπή (Isc): 1,5 mA (VDD = 3V), ρεύμα τροφοδοσίας αναμονής (Iss): 0,2 μA (VDD = 3V)
• Αναλογικός σε ψηφιακό μετατροπέα (ADC)
• Ανάλυση (rADC): 24 bits, συχνότητα ρολογιού I2C (FC,I2C): 400 kHz

Συνθήκες λειτουργίας

• Αισθητήρας πίεσης
• Περιοχή: 30 έως 130 kPa (300 έως 1300 mbar);Αποφασιστικότητα: 0,001 kPa (0,01 mbar);Ναυτότητα: 70 έως 115 kPa @ 0°C έως 50°C: ±0,25 kPa (±2,5 mbar);70 έως 115 kPa @ 25°C: ±0,2 kPa (±2,0 mbar)
• Αισθητήρας θερμοκρασίας
• Περιοχή: -40°C έως +85°C,Αποφασιστικότητα: 0,003°C,Προσάρκεια: ±0,75°C από -40°C έως +85°C

Επιχείρηση

• Η τάση τροφοδοσίας σε GND: 2,0V έως 5,5V (Φαρμακευτικά βαθμολογημένη για πίεση και θερμοκρασία σε 3,0V ± 10%· η ακρίβεια εξόδου μπορεί να ποικίλει εκτός αυτού του εύρους).
• Περιοχή θερμοκρασίας λειτουργίας: -40°C έως +85°C
• Αντίστοιχες αντίστοιχες I2C: 1 έως 2,2 kΩ

Απόλυτες αξιολογήσεις

• Υπερπίεση: Μέχρι 2 φορές πλήρης κλίμακας (FS)
• Η τάση τροφοδοσίας: -0,3V έως 6,5V (σε σχέση με το GND)
• Η τάση των αναλογικών και ψηφιακών πινών I/O (VA_IO, VD_IO): -0,3V έως VDD + 0,3V
• Θερμοκρασία αποθήκευσης: -60°C έως +150°C

Σύνοψη

Το CPS123 είναι μια λύση SIP (System-in-a-Package) που ενσωματώνει έναν αντίστατο αισθητήρα πίεσης τύπου γέφυρας με ένα ADC 24 bit, σχεδιασμένο για τη λήψη υψηλής ανάλυσης και ακριβών μετρήσεων πίεσης.Διαθέτει πλήρως βαθμονωμένη πίεση και θερμοκρασία αντισταθμισμένη ψηφιακή έξοδο, εξαλείφοντας την ανάγκη για πολύπλοκους υπολογισμούς αντιστάθμισης από τον μικροελεγκτή οικοδεσπότη.
