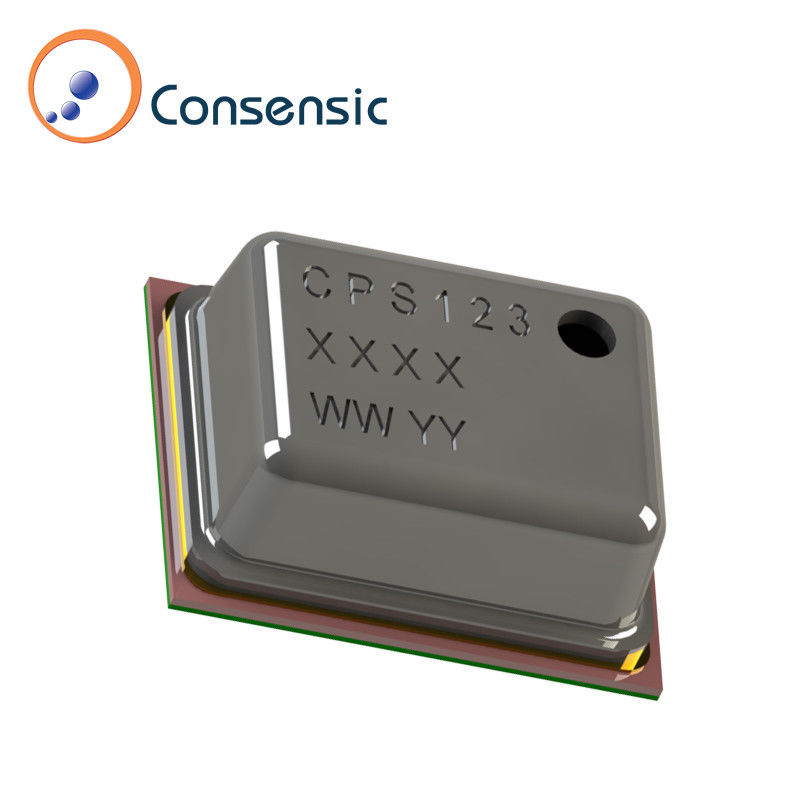

CPS123 LGA μετατροπέας πίεσης Ψηφιακή έξοδος 30 έως 130 KPa

Ψηφιακός αισθητήρας πίεσης εξόδου CPS123 Περιοχή θερμοκρασίας εργασίας - 40 °C έως +85 °C Ακρίβεια πίεσης < ± 0,2kPa (< ± 2,0mbar) @ 25°C

Παρακάτω παρατίθεται μια πιο διαφοροποιημένη και συνοπτική περιγραφή των βασικών χαρακτηριστικών και προδιαγραφών του CPS123:

Ηλεκτρικές παραμέτρους:

• Μέσο ρεύμα τροφοδοσίας (Iavg): 3,95 μA (σε VDD = 3V)
• Τρόπο τροφοδοσίας κατά τη μετατροπή (Isc): 1,5 mA (σε VDD = 3V)
• Τρόπο τροφοδοσίας σε αναμονή (Iss): 0,2 μA (σε VDD = 3V)
• Αναλογικός σε ψηφιακό μετατροπέα (ADC)Διάταξη: 24 bit
• Η συχνότητα ρολογιού I2C (FC,I2C): 400 kHz

Συνθήκες λειτουργίας:

Αισθητήρας πίεσης:

• Πεδίο: 30 έως 130 kPa (300 έως 1300 mbar)
• Απόφαση: 0,001 kPa (0,01 mbar)
• Ακριβότητα:
  • 70 έως 115 kPa @ 0°C έως 50°C: ±0,25 kPa (±2,5 mbar)
  • 70 έως 115 kPa @ 25°C: ±0,2 kPa (±2,0 mbar)

Ανιχνευτής θερμοκρασίας:

• Πεδίο: -40°C έως +85°C
• Απόφαση: 0,003°C
• Ακριβότητα: ±0,75°C από -40°C έως +85°C

Η επιχείρηση:

• Πρόσθετη τάση: 2,0V έως 5,5V (καθαρίστηκε σε εργοστάσιο σε 3,0V ± 10% για ακρίβεια)
• Περιοχή θερμοκρασίας λειτουργίας: -40°C έως +85°C
• Αντίστοιχοι τράβηξης I2C: 1 έως 2,2 kΩ

Απόλυτες αξιολογήσεις:

• Υπερβολική Πίεση: Μέχρι 2 φορές πλήρης κλίμακας (FS)
• Πρόσθετη τάση: -0,3V έως 6,5V (σε σχέση με το GND)
• Ανάλογες/ψηφιακές τάσεις I/O Pin: -0,3V έως VDD + 0,3V
• Θέρμανση αποθήκευσης: -60°C έως +150°C

Σύνοψη:

ΗCPS123είναι μια προηγμένηΣύστημα σε πακέτο (SIP)λύση που ενσωματώνει ένααντίστασης αισθητήρα πίεσης γέφυρακαι α24-bit ADCΠαρέχειΜετρήσεις πίεσης υψηλής ανάλυσης και ακριβείαςμε πλήρη βαθμονόμηση,Ψηφιακές εξόδους με αντιστάθμιση πίεσης και θερμοκρασίαςΑυτό εξαλείφει την ανάγκη για πολύπλοκους υπολογισμούς αντιστάθμισης από τον μικροελεγκτή οικοδεσπότη, καθιστώντας τον εξαιρετικά αποδοτικό για μια ποικιλία εφαρμογών.

Αυτή η περίληψη τονίζει τις βασικές πτυχές των χαρακτηριστικών του CPS123, εστιάζοντας στις ηλεκτρικές προδιαγραφές, τις δυνατότητες αισθητήρα και την απόδοσή του.Ενημερώστε με αν χρειάζεστε περαιτέρω διευκρινίσεις ή περισσότερες λεπτομέρειες για οποιαδήποτε πτυχή!
