Εύκολο I2c επικοινωνίες ψηφιακός αισθητήρας πίεσης εξόδου υψηλής ευαισθησίας

Εάν έχετε περισσότερες ερωτήσεις ή χρειάζεστε περισσότερες πληροφορίες σχετικά με τον τρόπο ενσωμάτωσης του CPS121 στα έργα σας, μην διστάσετε να ρωτήσετε!

Ηλεκτρική Παράμετροι

Σύνοψη

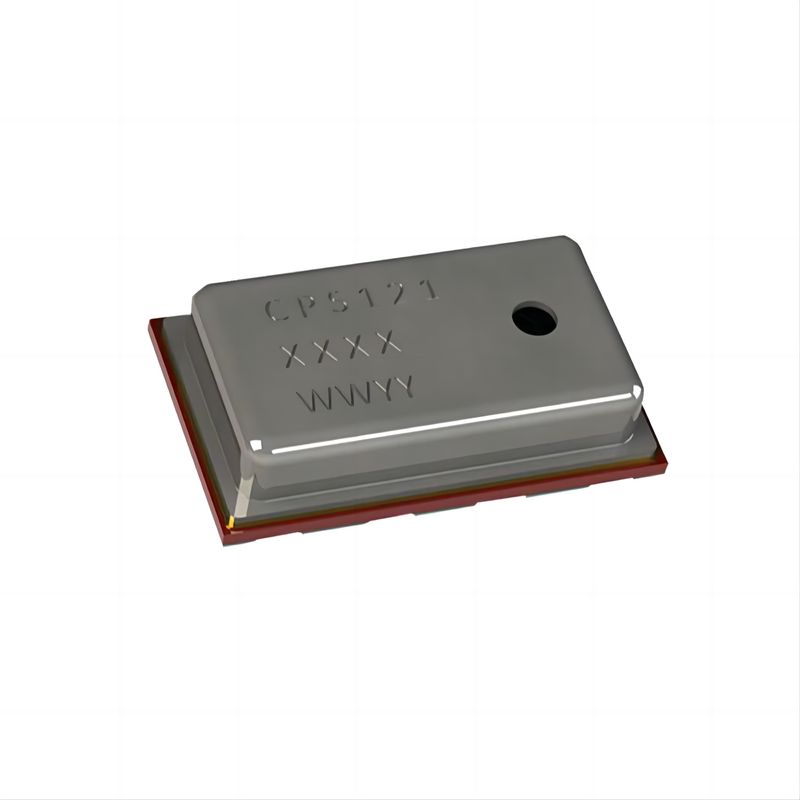

Η λύση SIP (system-in-a-package) CPS121 περιλαμβάνει αντίστατο αισθητήρα πίεσης γέφυρας και 24-bit ADC, παρέχοντας υψηλής ανάλυσης και ακριβείς μετρήσεις πίεσης.Η πλήρως βαθμονωμένη και αντισταθμισμένη θερμοκρασία της ψηφιακής έκδοσης απλοποιεί την ενσωμάτωσηΗ εσωτερική λογική βαθμονόμησης του αισθητήρα εξαλείφει την ανάγκη για εξωτερικούς συντελεστές βαθμονόμησης και υπολογισμούς αντιστάθμισης από τον μικροελεγκτή υποδοχής.

Βασικά χαρακτηριστικά

• Τυποποιημένο από το εργοστάσιο: Παρέχει ακριβείς μετρήσεις πίεσης και θερμοκρασίας απευθείας.
• Ψηφιακή έξοδος: Δεδομένα πίεσης και θερμοκρασίας διαθέσιμα μέσω διεπαφής I2C.
• Μικρή κατανάλωση ενέργειας: Κατάλληλο για εφαρμογές που τροφοδοτούνται από μπαταρίες.
• Δεν απαιτείται εξωτερικό ρολόι: Απλοποιεί τον σχεδιασμό του συστήματος.
• Υψηλή αντίσταση στα μέσα: ανθεκτικό σε διάφορα μέσα αισθητήρα.

Ηλεκτρικά χαρακτηριστικά

• Πρόσθετη τάση: 2V έως 5,5V (συνήθως 3V)
• Μέση κατανάλωση ρεύματος: < 5 μA ανά μέτρηση
• Κατανάλωση ρεύματος κατά την κατάσταση ύπνου: < 200 nA σε 25°C
• Περιοχή θερμοκρασίας λειτουργίας: -40°C έως +85°C

Χαρακτηριστικά μέτρησης

• Πίεση Απόλυτη ακρίβεια: ±0,1 kPa (±1,0 mbar) από 0°C έως 50°C, 95 kPa έως 105 kPa
• Σχετική ακρίβεια πίεσης: ±0,01 kPa (< 1 μέτρο)
• Ακριβότητα θερμοκρασίας: ±1,0°C

Διασύνδεση

• Διασύνδεση I2CΥποστηρίζει ταχύτητες δεδομένων έως 400 kHz

Φυσικά χαρακτηριστικά

• Φόρμα: Συμπληρωματικό μέγεθος 3 x 5 x 1,2 mm (w x l x h)
• Πακέτο: Συσκευή LGA με 8 καλώδια
• Δέσμη ανίχνευσηςΠάνω πλευρική ανίχνευση

Εφαρμογές

1. Ηλεκτρονικά κινητάΒελτιώνει τις ικανότητες αισθητήρα περιβάλλοντος.
2. Υλικά για φορητές συσκευές: Κατάλληλο για συσκευές παρακολούθησης υγείας και φυσικής κατάστασης.
3. Υψομετρητές: Παρέχει ακριβείς μετρήσεις υψόμετρου.
4. Φορητά και σταθερά βαρομέτρα: Μετρά την ατμοσφαιρική πίεση με ακρίβεια.
5. Μετεωρολογικοί Σταθμοί: Απαραίτητο για τη συλλογή μετεωρολογικών δεδομένων.
6. Εφαρμογές GPSΒελτιώνει την ακρίβεια θέσης με δεδομένα υψόμετρου.
7. Δίσκοι σκληρού δίσκου (HDD): Παρακολούθηση της εσωτερικής πίεσης για τη βέλτιστη λειτουργία.
8. Βιομηχανικός εξοπλισμός: Κατάλληλο για παρακολούθηση και έλεγχο της πίεσης.
9. Συστήματα ελέγχου του αέρα: Αποτελεί αναπόσπαστο μέρος των συστημάτων διαχείρισης της ροής και της πίεσης του αέρα.
10. Συστήματα κενού: Παρακολούθηση και έλεγχος της πίεσης σε περιβάλλον κενού.

Οφέλη

• Μικρή κατανάλωση ενέργειας: Ιδανικό για συσκευές που λειτουργούν με μπαταρία.
• Εξαιρετική για εφαρμογές μπαταρίας: Ανεβάζει τη διάρκεια ζωής της μπαταρίας λόγω της χαμηλής κατανάλωσης ενέργειας.
• Δεν Χρειαζόταν Εξωτερικό Ρολόι: Απλοποιεί τη διαδικασία ένταξης.
• Υψηλή αντοχή στα μέσα αισθητήρα: Εξασφαλίζει αντοχή σε διάφορα περιβάλλοντα.
