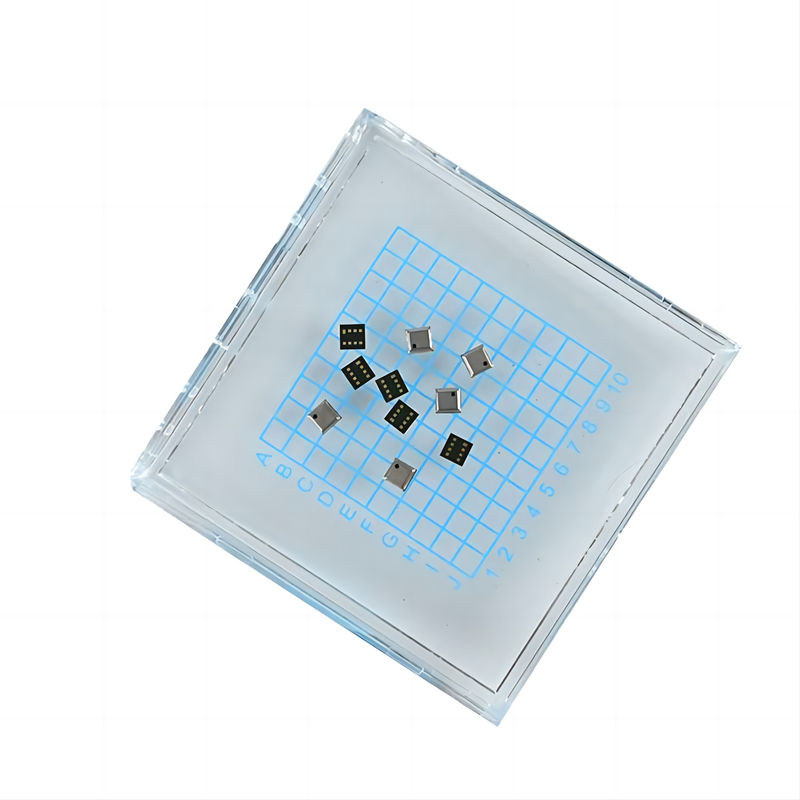

Αντίστασης γέφυρα SIP ψηφιακό αισθητήρα πίεσης εξόδου υψηλής ανάλυσης

CPS122 Θόρυβος υπό πίεση πλήρες εύρος ζώνης, ύψος κανονικής λειτουργίας με βάση τη σχετική πίεση 1 10Pa cm

Χρόνια εμπειρίας στην παραγωγή, η τεχνολογία είναι πιο επαγγελματική
Κυρίως προωθούν CPS121, CPS135B, CPS171, CAFS3000
Αξιολόγηση των κινδύνων

Σύνοψη

Η λύση CPS122 system-in-a-package (SIP) είναι ένας αισθητήρας πίεσης υψηλής ανάλυσης που περιλαμβάνει έναν αντίστατο αισθητήρα πίεσης τύπου γέφυρας και έναν 24bit ADC.Προσφέρει πλήρως βαθμονωμένες ψηφιακές εξόδους πίεσης και θερμοκρασίαςΟ αισθητήρας περιλαμβάνει εσωτερική λογική βαθμονόμησης,παρέχει ακριβείς μετρήσεις μέσω της διεπαφής I2C χωρίς να απαιτείται από τον μικροελεγκτή οικοδεσπότη να εκτελεί σύνθετους υπολογισμούς αντιστάθμισης.

Οφέλη

• Μικρή κατανάλωση ενέργειας: Ιδανικό για συσκευές που λειτουργούν με μπαταρία.
• Εξαιρετική για εφαρμογές μπαταρίας: Διεκτείνει τη διάρκεια ζωής της μπαταρίας λόγω της αποδοτικής χρήσης ενέργειας.
• Δεν απαιτείται εξωτερικό ρολόι: Απλοποιεί τον σχεδιασμό και την ενσωμάτωση του συστήματος.
• Υψηλή αντοχή στα μέσα αισθητήρα: Εξασφαλίζει αντοχή και αξιοπιστία σε διάφορα περιβάλλοντα.

Χαρακτηριστικά

• Τυποποιημένο από το εργοστάσιο: Εξασφαλίζει ακριβείς μετρήσεις πίεσης και θερμοκρασίας έξω από το κουτί.
• Πρόσθετη τάση: 2V έως 5,5V (τυπική 3V).
• Μέση κατανάλωση ρεύματος: < 5 μA ανά μέτρηση.
• Κατανάλωση ρεύματος κατά την κατάσταση ύπνου: < 200 nA σε 25°C.
• Περιοχή θερμοκρασίας λειτουργίας: -40°C έως +85°C.
• Πίεση Απόλυτη ακρίβεια: ±0,1 kPa (±1,0 mbar) από 0°C έως 50°C, 95 kPa έως 105 kPa.
• Σχετική ακρίβεια πίεσης: ±0,01 kPa (< 1 μέτρο).
• Ακριβότητα θερμοκρασίας: ±1,0°C.

Ηλεκτρικά χαρακτηριστικά

Διασύνδεση

• Διασύνδεση I2CΥποστηρίζει ταχύτητες δεδομένων έως 400 kHz.

Φυσικά χαρακτηριστικά

• Φόρμα: Συμπληρωματικό μέγεθος 3 x 3 x 1,2 mm (w x l x h).
• ΠακέτοΠακέτο LGA με 8 καλώδια.
• Δέσμη ανίχνευσηςΠάνω πλευρά ανίχνευση.

Εφαρμογές

1. Ηλεκτρονικά κινητάΒελτιώνει τις ικανότητες αισθητήρα περιβάλλοντος.
2. Υλικά για φορητές συσκευές: Κατάλληλο για συσκευές παρακολούθησης υγείας και φυσικής κατάστασης.
3. Υψομετρητές: Παρέχει ακριβείς μετρήσεις υψόμετρου.
4. Φορητά και σταθερά βαρομέτρα: Μετρά την ατμοσφαιρική πίεση με ακρίβεια.
5. Μετεωρολογικοί Σταθμοί: Απαραίτητο για τη συλλογή μετεωρολογικών δεδομένων.
6. Εφαρμογές GPSΒελτιώνει την ακρίβεια θέσης με δεδομένα υψόμετρου.
7. Δίσκοι σκληρού δίσκου (HDD): Παρακολούθηση της εσωτερικής πίεσης για τη βέλτιστη λειτουργία.
8. Βιομηχανικός εξοπλισμός: Κατάλληλο για παρακολούθηση και έλεγχο της πίεσης.
9. Συστήματα ελέγχου του αέρα: Αποτελεί αναπόσπαστο μέρος των συστημάτων διαχείρισης της ροής και της πίεσης του αέρα.
10. Συστήματα κενού: Παρακολούθηση και έλεγχος της πίεσης σε περιβάλλον κενού.
