Πίεση υπερφόρτωσης:	2 Αποδέχεται πλήρη εμβέλεια	Επιπτώσεις των μεταβολών της θερμοκρασίας περιβάλλοντος:	00,03% / °C, τυπική τιμή
Σταθερότητα:	< 0,5% FS / έτος	Αποδόσεις:	Έξοδος ρεύματος 4 ~ 20 m ADC δύο γραμμές· έξοδος τάσης 0,5-4,5V
Τετάρτη:	10 έως 36 VDC· 12 έως 36 VDC ή 5 VDC σε τάση εξόδου	Βασικό υλικό:	304, από ανοξείδωτο χάλυβα

Πίεση υπερφόρτωσης:	2 Αποδέχεται πλήρη εμβέλεια
Επιπτώσεις των μεταβολών της θερμοκρασίας περιβάλλοντος:	00,03% / °C, τυπική τιμή
Σταθερότητα:	< 0,5% FS / έτος
Αποδόσεις:	Έξοδος ρεύματος 4 ~ 20 m ADC δύο γραμμές· έξοδος τάσης 0,5-4,5V
Τετάρτη:	10 έως 36 VDC· 12 έως 36 VDC ή 5 VDC σε τάση εξόδου
Βασικό υλικό:	304, από ανοξείδωτο χάλυβα

Εύκολη χρήση

γραμμική λειτουργία μεταφοράς

Παράδειγμα γραμμικής λειτουργίας μεταφοράς: 1. Περιοχή 0 ~ 1,6Mpa (πίπεδο πίεσης), 4 ~ 20 mA λιακή λειτουργία ρεύματος εξόδου είναι η ακόλουθη:Aout = ((400+P)/100

Το γραμμικό διάγραμμα της πίεσης εισόδου και του ρεύματος εξόδου είναι το ακόλουθο: γραμμική συνάρτηση μεταφοράς.

Το γραμμικό διάγραμμα της πίεσης εισόδου και του ρεύματος εξόδου είναι το ακόλουθο:

Εύκολη χρήση 0

2. Το εύρος 0~1.6Mpa (πίεση μέτρου), η γραμμική συνάρτηση της τάσης εξόδου 0,5V~4.5V είναι η ακόλουθη:Vout =(200+P)/400

Το γραμμικό διάγραμμα της πίεσης εισόδου και της τάσης εξόδου είναι το ακόλουθο:

Εύκολη χρήση 1

Διάγραμμα ηλεκτρικής καλωδίωσης

μορφή εξόδου

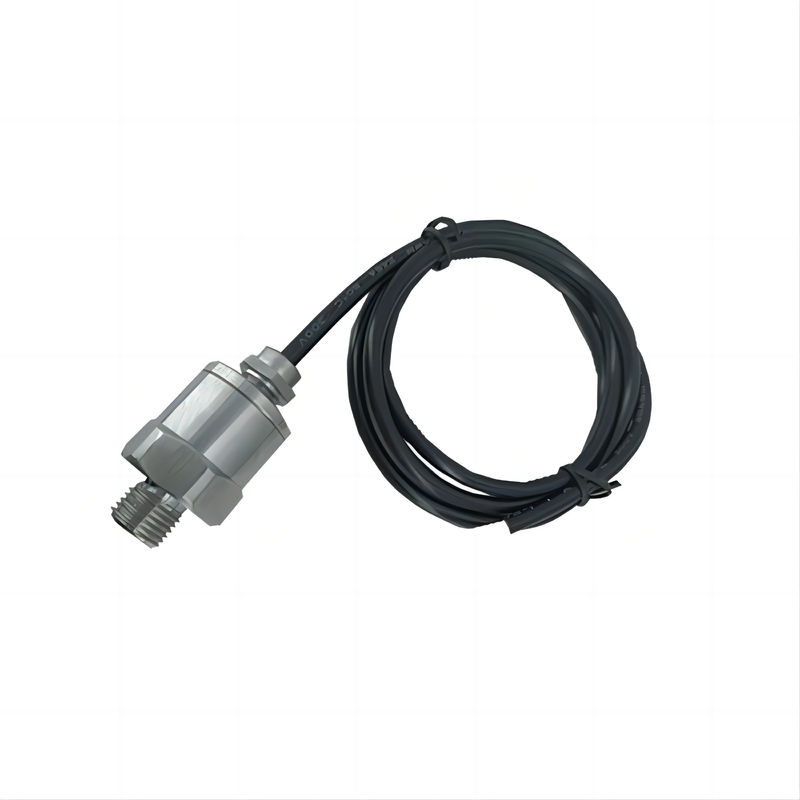

Με προστατευμένο καλώδιο / καλώδιο GX 12

Ηλεκτρική σύνδεση

Έξοδος ρεύματος, με σύστημα δεύτερης γραμμής 4~20mA

Πιν 1 (κόκκινη γραμμή) -Προμή ενεργείας θετική Vs + Πιν 2 (μαύρη γραμμή) -Προμή ενεργείας αρνητική Vs-

Έξοδος τάσης, τρισύρματος

Πιν 1 (κόκκινη γραμμή) - -Πρόσβαση ενέργειας θετική Vs +

Πιν 2 (μαύρη γραμμή) -Αρνητική ισχύς / κοινή GND

Πιν 3 (κίτρινη γραμμή) - -Τερματικό εξόδου τάσης Vout
